ADRF5301反射式单刀四掷 (SPDT) 开关的概述及特性应用

2025/6/6 13:50:39

浏览次数: 1

ADRF5301 是一款利用硅工艺制造的反射式单刀四掷 (SPDT) 开关。

ADRF5301 专为 37 GHz 至 49 GHz 的 5G 应用而开发。该器件具有 1.4 dB 的低插入损耗、30 dB 的高隔离以及 28 dBm 平均值和 36 dBm 峰值射频 (RF) 输入功率处理能力。

ADRF5301 包含一个负电压发生器 (NVG)，由施加到 VDD 引脚的 3.3 V 单一正电源供电。该器件采用兼容互补金属氧化物半导体 (CMOS)/低电压晶体管至晶体管逻辑 (LVTTL) 的控制。

ADRF5301反射式单刀四掷 (SPDT) 开关的概述及特性应用

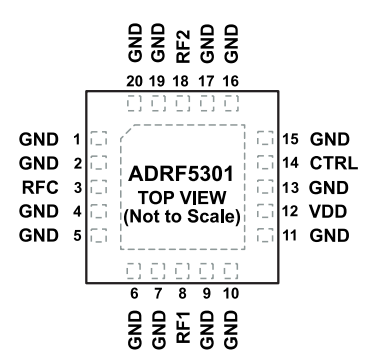

ADRF5301 采用符合 RoHS 标准的 20 端子 3 mm × 3 mm 岸面栅格阵列封装，并可在 −40°C 至 +105°C 的温度范围内工作。

特性

• 反射式设计

• 低插入损耗：1.4 dB（典型值）

• 高隔离：30 dB（典型值）

• 高输入线性度：

• P0.1dB：36 dBm

• 输入 IP3：52 dBm

应用

• 工业扫描仪

• 测试仪器仪表

• 蜂窝基础设施毫米波 5G

• 军用无线电、雷达和电子对抗 (ECM)

• 微波射频和甚小孔径终端 (VSAT)
