三极管型号怎么选型?兆亿微波商城告诉你!

2021/4/28 15:53:51
浏览次数: 29

三极管,全称应为半导体三极管,也称双极型晶体管、晶体三极管,是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号,也用作无触点开关。


三极管是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种。


三极管种类众多,那么如何做好三极管的选型?下面兆亿微波商城简单介绍常见三极管型号的选型。

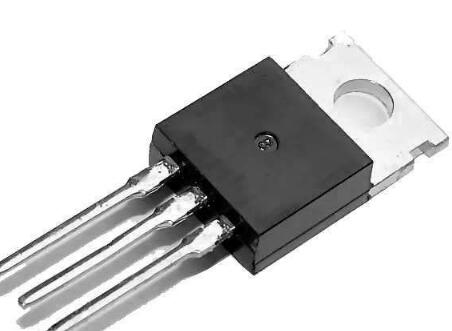

三极管型号怎么选型?兆亿微波商城告诉你!


常见三极管的型号:


9011:除是音频低噪音管外.还是长尾可变放大倍数的第一中放专用管.长尾--即使电流一直延伸到接近0.仍不会截止.可变放大倍数--电流变小.放大倍数不断变小.好象几乎是日常常用管中唯一一只第一中放专用管


9012:PNP


9013:NPN,Ic=500mA,中功率,低频,能推动普通音频输出的中功率放大


9014:NPN,Ic=100mA,MHz,小功率,低频,低噪放大


9015:PNP


9018:NPN,Ic=50mA,fT=~620~1100MHz,小功率,高频,小电流低噪音


8050:NPN,Ic=1000~1500mA,高频放大,速度慢一些,中功率管,小功率放大电路中配对管,小电子产品,高频电路和电话中常见


8550:PNP,Ic=1000~1500mA,高频放大,速度慢一些,中功率管


2N3904:NPN,


2N3906:PNP,Ic=200mA,小功率管,速度比较快,延时特别少,最大通过的电流是在200mA


2N2222:NPN,Ic=500mA,可与2N2907/2N2907APNP管做互补对称管使用


2N2907:PNP,


2N5551:NPN,Ic=600mA,VCEO=160V,高反压三极管,主要用途是1)做高压开关管,2)做中功率功放,3)做视频放大器


2N5401:PNP


BC184:NPN,VCEO=30V,Ic=500mA,ICBO=<15nA,通用小信号放大


BC550:NPN,VCEO=45V,Ic=100mA,ICBO=<15nA,通用小信号放大


BC560:PNP,VCEO=-45V,Ic=-100mA,ICBO=<15nA,通用小信号放大


MMBTA63,LMBTA63,SMBTA63:PNP,Darlington,Ic=-500mA,VCEO=-30V,hFE=5k~10k


MPSA64,MMBTA64,LMBTA64,SMBTA64:PNP,Darlington,VCEO=-30V,Ic=-100mA,hFE=10k~20k,


MPSA14,KSP14:NPN,Darlington,Ic在0.1~100mA之间hFE为1万至4万,80mA处达到最大.hFE随温度上升明显升高,低噪音微小信号放大


KSP13:NPN,Darlington,Ic=500mA,VCEO=30V,hFE=5k~10k


MPSA18:NPN,ICBO=<15nA,低噪音微小信号放大


MPSA92:PNP,VCEO=-300V,Ic=-30mA,高压小信号,功放


MPSA42:NPN,VCEO=300V,Ic=30mA,高压小信号,功放与MPSA92组成对管


FMMT734:PNP,Darlington,Ic=-800mA,VCEO=-100V,hFE=20k~60k,高负压高电流大放大倍数达林顿管,室温下Ic在1~100mA间能保持7.5万的hFE.hFE随温度上升明显升高


FMMT634:NPN,Darlington


MPSA系列小信号三极管


三极管主要参数:


选用三极管需要了解三极管的主要参数,三极管的四个极限参数:Icm,BVCEO,Pcm及fT是最基本的,另外,还要了解三极管的特征频率、噪音和输出功率。


Icm是集电极最大允许电流,三极管工作时,当它的集电极电流超过一定数值时,他的电流放大系数β将下降。为此规定三级电流放大系数β变化不超过允许值时的集电极最大电流称为Icm。所以在使用中当集电极电流Ic超过Icm时不至于损坏三级管,但会使β值减小,影响电路的工作性能;


BVCEO是三级管基极开路时,集电极-发射极反向击穿电压。如果在使用中加载集电极与发射极之间的电压超过这个数值时,将可能使三极管产生很大的集电电流,这种现象叫击穿。三极管击穿后会造成永久性损坏或性能下降;


Pcm是集电极最大允许耗散功率。三极管在工作是,集电极电流集电在集电结上会产生热量而使三极管发热。若耗散功率过大,三极管将烧坏。在使用中如果三极管在大于Pcm下长时间工作,将会损坏三极管。需要注意的是大功率的三极管给出的最大允许耗散功率都是在加有一定规格散热器情况下的参数。使用中一定要注意这一点。


特征频率fT。随着工作频率的升高,三极管的放大能力将会下降,对应β=1时的频率fT叫作三极管的特征频率


特征频率fT。在设计和制作电子电路是,对高频放大、中频放大、振荡器等电路中的三极管,宜选用极间电容较小的三极管,并应使其特征频率Fr为工作频率的3~10倍。如制作无线话筒就应选特征频率大于600NHz的三极管9018等。


β值(Hfe)的选择。在选用三极管时,一般希望β值选大一点,但也并不是越大越好。β值太大,容易引起自激振荡(自生干扰信号),此外一般β值高的管子工作都不稳定,受温度影响大。通常,硅管β值选在40~150,锗管β值选在40~80为适合。对整个电子产品的电路而言,还应该从各级的配合来选择β值。例如,在音频放大电路中,如果前级用值较低,那么后级就可以用β值较低的管子。反之,若前级的管子β值低,那么后级则用β值高的。对称电路,如未极乙类推挽功率放大电路及双稳态、无稳态等开关电路、需要选用两只β值和Iceo值尽可能相同的三极管,否则就会出现信号失真。


噪声和输出功率的选择。在制作低频放大器时,主要考虑三极管的噪声和输出功率等参数。宜选用穿透电流Iceo较小的管子,因为Iceo越小对放大器的温度稳定性越好。在低放电路中,如果采用中,小功率互补推挽对管,其耗散功率宜小于或等于1W,最大极电极电流宜小于或等于1.5A,最高反向电压为50~300V.


常见的有2SC945/2SA733、2SC1815/2SA10152N5401/2N551S8550和8050三极管等型号,选用时应根据应用电路的具体要求而定。后级功率放大电路中使用的互补推挽对管,应选用大电流、大功率、低噪音晶体管,其耗散功率为100~200V。常用的大功率互补对管SC2922/2SA12162SC3280/2SA13012SC3281/2SA13022N3055/MJ2955等型号。


三极管选择注意事项:


应根据电路的实际需要选择三极管的类型,即三极管在电路中的作用应与所选三极管的功能相吻合。


低频小功率三极管一般工作在小信号状态,主要用于各种电子设备的低频放大,输出功率小于1W的功率放大器;


高频小功率三极管主要应用于工作频率大于3MHZ、功率小于1W的高频率振荡及放大电路;


低频大功率三极管主要用于特征频率Fr在3MHz以下、功率大于1W的低频功率放大电路中,也可用于大电流输出稳压电源中做调整管,有时在低速大功率开关电路中也用到它;


高频大功率三极管主要应用于特征频率Fr大于3MHz、功率小于1W的高频振荡及放大电路;


低频大功率三极管主要用于特征频率Fr在3MHz以下、功率大于1W的低频功率放大电路中,也可用于大电流输出稳压电源中做调整管,有时在低速大功率开关电路中也用到它;


高频大功率三极管主要应用于特征频率Fr大于3MHz、功率大于1W的电路中,可作功率驱动、放大,也可用于低频功率放大或开关稳压电路。


以上是兆亿微波商城对三极管型号选型的简单介绍,如果还想了解更多电子元器件选型参考说明,就到兆亿微波商城!
