XLF-112H+滤波器的概述、特性及应用分析

2025/6/9 15:07:48
浏览次数: 2

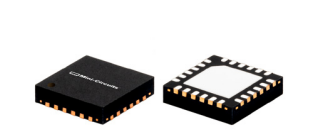

Mini-Circuits的XLF-112H+三段无反射滤波器采用了一种新型的滤波器拓扑结构，该拓扑结构在内部吸收和终止阻带信号，而不是将其反射回源。

XLF-112H+滤波器的概述、特性及应用分析

这种新功能使滤波器电路的应用超越了传统方法。传统滤波器在阻带中是反射性的，以100%的功率电平将信号发送回源。这些反射与相邻组件相互作用，通常会导致互调和其他干扰。无反射滤波器消除了阻带反射，使其能够与敏感设备配对，并用于需要隔离放大器或衰减器等电路的应用。

特性

匹配50Ω 在阻带中，消除了不希望的反射

可级联

阻带抑制良好，典型值为39 dB。

温度稳定，最高可达+105°C

尺寸小，4 x 4毫米

应用

蜂窝数据

ISM应用程序

电视广播

公共安全
