QPA9822宽带驱动放大器的概述、特性及应用分析

2025/6/10 11:29:14

浏览次数: 2

QPA9822是一款宽带、高增益和高线性度的驱动放大器。它在3.5GHz下提供39dB增益，达到28dBm的P1dB。该放大器设计用于处理宽带5G NR瞬时信号带宽，使其非常适合m-MIMO应用。

QPA9822内部匹配50Ω 在3.3-4.2 GHz的整个工作频带内，通过VEN引脚集成了快速启用/禁用功能。QPA9822还具有用于线性优化的外部偏置控制能力。

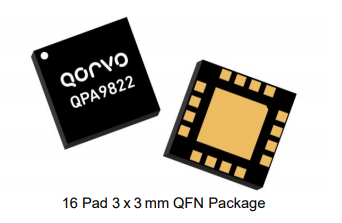

QPA9822采用16针3X3mm SMT封装，其占用空间和引脚与QPA9120、QPA9121和QPA9122M兼容。

特性

•3.3-4.2 GHz工作频率

• 50 Ω 匹配的射频输入和输出

•+28 dBm P1dB

•3.5GHz时的39 dB增益

• +5 V单电源，ICQ可调

•TDD操作的快速启用/禁用

•直流电源关闭功能

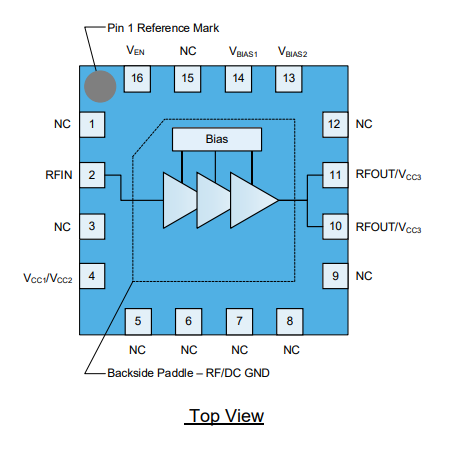

QPA9822宽带驱动放大器的概述、特性及应用分析

应用

•5G m-MIMO

•移动基础设施

•通用无线

•TDD/FDD系统
