ADMV8526数字可调带通滤波器的概述、特性及应用分析

2025/6/10 11:41:58

浏览次数: 2

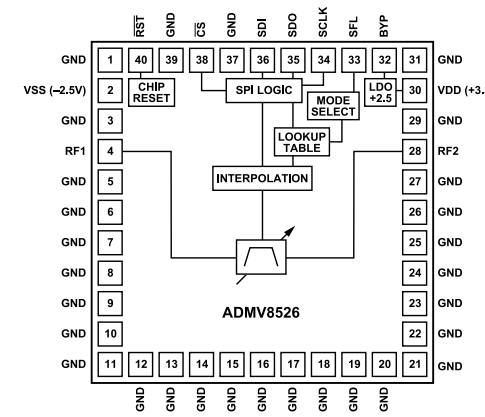

ADMV8526是一款射频带通滤波器，具有数字可选的工作频率。滤波器中心频率(fCENTER)可使用包含正在申请专利的插值技术的8位值（256个状态），在1.25 GHz至2.60 GHz范围内进行调整。

典型3 dB带宽为9%，可调性为±2%。插入损耗通常为4 dB，20 dB抑制与fCENTER相差16%，非常适合尽可能降低系统干扰。

这款可调谐滤波器可用作大型开关滤波器组和基于分立元件的可调谐滤波器的小型替代方案，并且可在先进的通信应用中提供动态可调解决方案。

特征

数字可调、倍频程、带通调谐

3 dB带宽：9%±2%

抑制（20 dB）：距离fCENTER 16%

分立滤波器组的单芯片替换

紧凑型10毫米×10毫米×1.99毫米LGA封装

应用

陆地移动无线电

试验和测量设备

军用雷达、电子战和电子对抗

卫星通信

工业和医疗设备
