MAX22707低功耗精密过零检测器的概述及特征简析

2025/6/10 11:44:58
浏览次数: 4

MAX22707精密过零检测器基于交流线路输入提供可靠、可重复的过零检测信号。使用开关电容滤波器有助于保持尽可能小的过零延迟，同时跟踪输入频率的变化，并提供比分立解决方案更高的精度和内在稳定性更强的输出。

MAX22707低功耗精密过零检测器的概述及特征简析

MAX22707集成了采用开关电容技术的低功耗精密模拟滤波器，用于交流输入噪声的精密过滤。该器件只需要在交流输入之前放置一个简单的外部输入网络，无需其他用于滤波器的外部元件。可以通过滤波器选择引脚(FS)选择两种不同的滤波器类型。可用的滤波器类型为四阶BPF和LPF。直流平均滤波器电容功能用于后者。

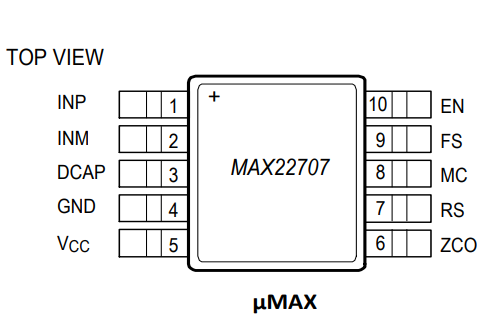

MAX22707对两种滤波器类型都支持两种标准线路频率（50Hz和60Hz），对LPF还支持整流输入。如果选择BPF，则使用频率选择模式控制引脚(MC)在50Hz和60Hz之间进行选择。如果选择LPF，则使用同一引脚在50/60Hz或100/120Hz信号频带之间进行选择（参见表1）。整流选择引脚(RS)用于在正弦和整流单元之间进行选择（参见表2）。MAX22707采用紧凑型10引脚 μMAX封装，工作温度范围为-40°C至 +125°C。

特性

• 精密过零检测

• 集成过零检测的精度为±1%

• 高频噪声滤波器

• 四阶低通滤波器(LPF)

• 四阶带通滤波器(BPF)

• 可配置性高，简单易用

• 用户可选滤波器配置（LPF或BPF）

• 可选输入频率

• 省电待机模式

• 可编程直流均值定时器

• 节省PCB空间和物料清单(BOM)成本

• 无需外部精密滤波器电容

• 采用3mm x 3mm 10引脚µMAX封装

应用

• 交流相位检测

• 灵活过零检测

• 工业照明调光
