ADMV8420带通滤波器的概述、特性及应用简析

2025/6/10 13:43:43
浏览次数: 3

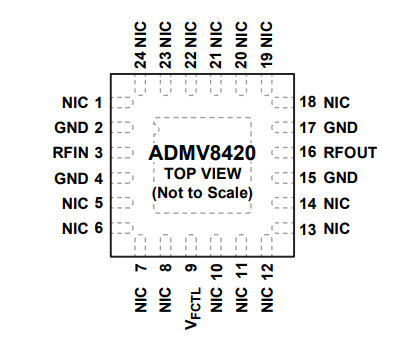

ADMV8420是一款单芯片微波集成电路(MMIC)、可调带通滤波器，具有用户可选的通带频率。3 dB滤波器带宽约为20%，20 dB滤波器带宽约为40%。此外，施加一个0 V至15 V的中心频率控制电压后，中心频率(fCENTER)可在11.1 GHz至19.6 GHz范围内变化。可用通带转折频率(fCORNER)范围为10 GHz至21.7 GHz。这款可调谐滤波器是开关滤波器组和腔体调谐滤波器的小型替代方案。由于采用单芯片设计，ADMV8420内置极少的颤噪器件并为高级通信应用提供动态可调节解决方案。

ADMV8420带通滤波器的概述、特性及应用简析

ADMV8420ACPZ 特性

• 幅度建立时间：200 ns

• 宽带抑制：≥20 dB

• 单芯片实现方案

• 符合RoHS标准的24引脚、4 mm × 4 mm、LFCSP封装

应用

• 试验和测量设备

• 军用雷达和电子战系统

• 甚小口径终端（VSAT）通信
