Pasternack推出新型射频增益模块放大器

2021/4/29 13:57:51

浏览次数: 10

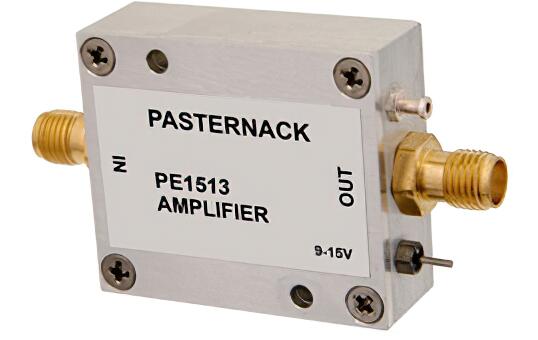

1、PE1513

13 dBm P1dB，10 MHz至3 GHz，增益块放大器，20 dB增益，2.7 dB NF，SMA

Pasternack的PE1513 RF增益块放大器是我们广泛的库存RF放大器选择中的特色。我们的连接器增益块RF放大器使用SMA连接器。该SMA增益块放大器的最小频率为10 MHz，最大频率为3 GHz，典型增益为20 dB。

2、PE1514

10 dBm P1dB，10 MHz至3 GHz，增益块放大器，12 dB增益，5.5 dB NF，SMA

Pasternack的PE1514 RF增益块放大器是我们广泛的库存RF放大器选择中的特色。我们的连接器增益块RF放大器使用SMA连接器。该SMA增益块放大器的最小频率为10 MHz，最大频率为3 GHz，典型增益为12 dB。

3、PE1516

16 dBm P1dB，100 MHz至3 GHz，增益块放大器，18 dB增益，6 dB NF，SMA

Pasternack的PE1516 RF增益块放大器是我们广泛的库存RF放大器选择中的特色。我们的连接器增益块RF放大器使用SMA连接器。该SMA增益块放大器的最小频率为100 MHz，最大频率为3 GHz，典型增益为18 dB。

4、PE1517

12 dBm P1dB，50 MHz至1,000 MHz，增益块放大器，21 dB增益，3.5 dB NF，SMA

Pasternack的PE1517 RF增益块放大器是我们广泛的库存RF放大器选择中的特色。我们的连接器增益块RF放大器使用SMA连接器。该SMA增益块放大器的最小频率为50 MHz，最大频率为1,000 MHz，典型增益为22 dB。
