关于可替代AD9245芯炽SC1246模数转换器的参数分析

2025/6/11 11:27:01
浏览次数: 6

SC1246 是采用多级差分流水线架构，内置高性能采样保持电路和片内基准电压源的单通道、14 位、80MSPS 模数转换器 (ADC)，采用 3V 模拟电源供电，一个单独的输出电源能驱动 2.1V 至 3.6V 逻辑电路。

SC1246 专为数字化高频宽动态范围信号而设计，非常适合要求苛刻的成像和通信应用。在 80M Hz 采样下拥有 72.8dB 的信噪比和 85dB 的无杂散动态范围。直流规格包括±1LSB INL (典型值)，±0.25LSB DNL (典型值) 和无漏失码。输入端参考噪声很低，仅为 0.96LSBRMS。

主要特征

◼ 3V 电源供电

◼ 灵活输入范围：1VP-P to 2VP-P

◼ 2.1V 至 3.3V 输出电源

◼ 低功耗：66mW (20MSPS)

                   218mW (80MSPS)

◼ 80MHz 采样，30.5MHz 输入：

   信噪比 (SNR): 72.83dB

   无杂散动态范围 (SFDR): 85.62dB

◼ 微分非线性 (DNL)：±0.25LSB (典型值)

◼ 输入端参考噪声：0.96LSBRMS

◼ 片内基准电压源和采样保持电路

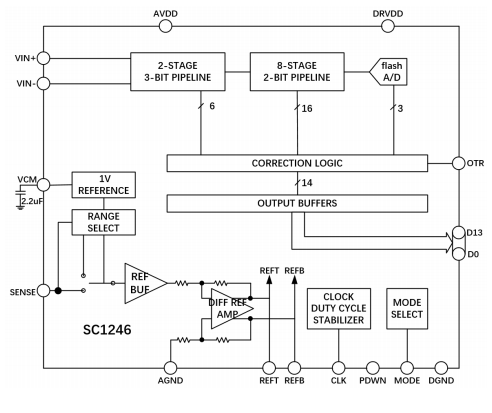

功能模块示意图

关于可替代AD9245芯炽SC1246模数转换器的参数分析

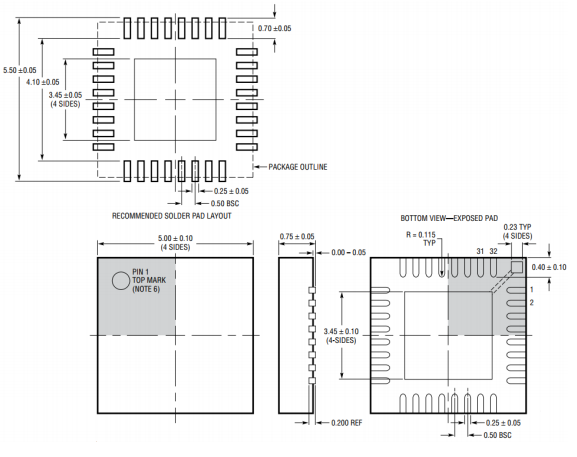

外观尺寸图

关于可替代AD9245芯炽SC1246模数转换器的参数分析
