SC1269是一款单芯片、双通道、16位、80MSPS/105MSPS/125MSPS模数转换器(ADC)，采用1.8V电源供电，内置高性能采样保持电路和片内基准电压源。
该产品采用多级差分流水线架构，内置输出纠错逻辑，在125MSPS数据速率时可提供16位精度，并保证在整个工作温度范围内无失码。该ADC内置多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。
采用一个差分时钟输入来控制所有内部转换周期。数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。该器件支持1.8VCMOS输出及LVDS输出，输出数据可以在单条输出总线上多路复用。
SC1269采用符合RoHS标准的64引脚的QFN封装。
主要性能
◼1.8V模拟供电
◼1.8V数字输出供电
◼低功耗：
495mW(125MSPS)
◼信噪比(SNR)：
76dBFS(fin=30.5MHz@125MSPS)
◼无杂散动态范围(SFDR)：
77dBc(fin=30.5MHz@125MSPS)
◼片内基准电压源和采样保持电路
◼QFN-64封装9mm×9mm
应用场景
◼通信
◼分集无线电系统
◼多模式数字接收器
◼I/Q解调系统
◼智能天线系统
◼电池供电仪表
◼手持式示波器
◼便携式医疗成像
◼超声
◼雷达/LIDAR

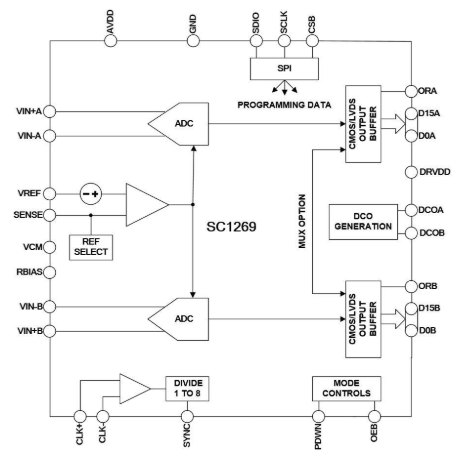

功能模块示意图

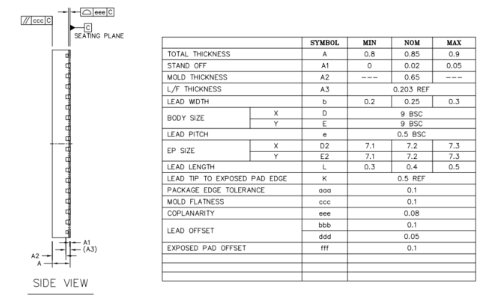

外观尺寸图
