SC1265是一款四通道、16位、125MSPS模数转换器(ADC)，内置高性能采样保持电路和片内基准电压源。采用1.8V电源供电，采样时钟兼容LVPECL-/CMOS-/LVDS。数据时钟输出(DCO)工作频率可达500MHz，并支持DDR。
该产品采用多级差分流水线架构，内置输出纠错逻辑，在125MSPS数据速率时可满足16位精度，并保证在整个工作温度范围内无失码。该ADC内置多种功能特性，旨在最大限度地提高器件的灵活性、降低系统成本，例如生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。
为适配LVDS串行数据速率，该器件会自动倍增采样时钟频率。器件提供了用于在输出上捕获数据的数据时钟输出(DCO)和用于发出新的输出字节信号的帧时钟输出(FCO)。
SC1265采用48引脚QFN封装。额定工作温度为-40°C至+85°C。
主要性能
◼低功耗：每通道228mW(125MSPS)
◼信噪比SNR：75.2dBFS(9.71MHz，2.0Vp-p输入范围)
◼信噪比SNR：76.2dBFS(9.71MHz，2.6Vp-p输入范围)
◼无杂散动态范围SFDR：84.2dBFS(9.71MHz，2.0Vp-p输入范围)
◼无杂散动态范围SFDR：88dBFS(9.71MHz，2.6Vp-p输入范围)
◼DNL：±0.8LSB；INL：±5LSB(2.0Vp-p输入范围)
◼串行LVDS(默认ANSI-644)和低功耗，低范围选项
◼全功率模拟带宽：630MHz
◼电源电压：1.8V
◼输入电压：2Vp-p(最高可支持2.6Vp-p)
◼串口控制
全芯片和独立通道关断模式
灵活的位定向
内置的和定制的数字测试码模式生成
多芯片同步和时钟分频器
可编程输出时钟和数据对准
待机模式
应用场景
◼正交无线电接收机
◼分集无线电接收机
◼测试设备
◼高速成像
◼医学超声和MRI
功能模块示意图

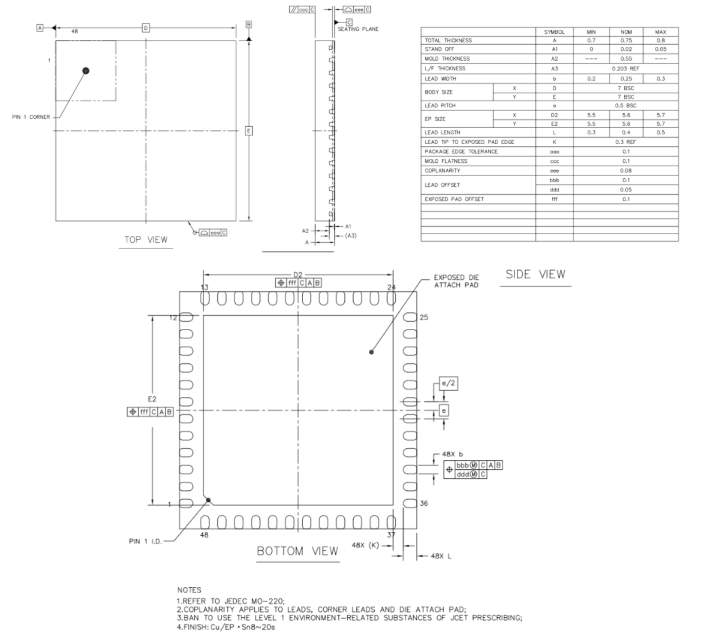

外观尺寸图
