HFCU-1882+陶瓷高通滤波器的概述、特征及应用简析

2025/6/12 14:53:17

浏览次数: 3

Mini-Circuits的HFCU-1882+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为19.5至35 GHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了2.1 dB的典型插入损耗。

该滤波器采用1812陶瓷封装，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

特征

插入损耗，典型值2.1 dB。

阻带抑制，典型值49 dB。

通带回波损耗，典型值19dB。

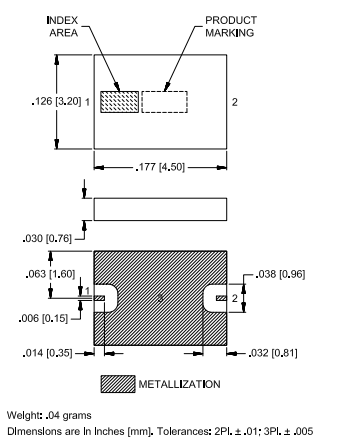

1812表面安装占地面积

功率处理：7 W

HFCU-1882+陶瓷高通滤波器的概述、特征及应用简析

应用

测试和测量设备

雷达、电子战和电子对抗防御系统

5G MIMO和回程无线电
