SYPS-2-22HP+功分器芯片的概述、特征及应用分析

2025/6/18 14:33:37
浏览次数: 3

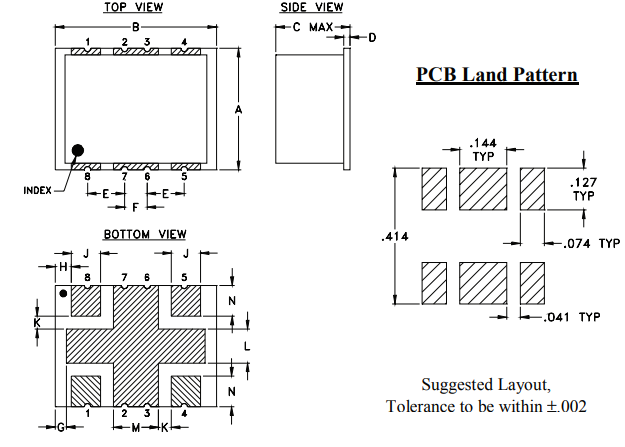

Mini-Circuits的SYPS-2-22HP+是一种表面安装的2路0˚分路器/合路器，覆盖2至200 MHz的频率范围，支持各种射频/微波系统的带宽要求。该型号可以作为分路器处理高达5W的RF输入功率，并提供低插入损耗、高隔离、低幅度不平衡和低相位不平衡。该单元采用微型屏蔽8引脚封装（0.38 x 0.50 x 0.25英寸），带有环绕式端子，具有出色的可焊性。

SYPS-2-22HP+功分器芯片的概述、特征及应用分析

特征

•高IP2，典型值+80 dBm。，IP3，1瓦输入时+60 dBm

•低振幅不平衡，典型值为0.1 dB。

•低相位不平衡，典型值为1.0度。

•低插入损耗，典型值为0.5 dB

SYPS-2-22HP+功分器芯片的概述、特征及应用分析

应用

•甚高频/超高频

•蜂窝、GPS、PCS

•通信系统

•仪器仪表
