RDC-20-232-75X+定向耦合器的概述、特征及应用

2025/6/19 14:00:18
浏览次数: 3

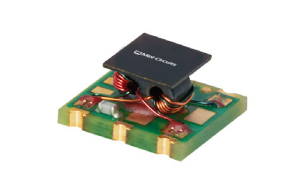

Mini-Circuits RDC-20-232-75X+表面贴装定向耦合器提供20 dB的耦合，具有高方向性、低主线损耗和良好的回波损耗，适用于75Ω 支持各种宽带应用，包括DOCSIS 3.1/4.0系统和设备。该型号的核心和电线结构具有环绕式端子，具有良好的可焊性和易于目视检查。

RDC-20-232-75X+定向耦合器的概述、特征及应用

特征

宽带5-2350 MHz

主线损耗低，典型值为0.8 dB。1800 MHz

良好的指向性，典型值为16dB。1800 MHz

出色的回波损耗，典型值为27dB。

支持DOCSIS®3.1/4.0系统

可水洗

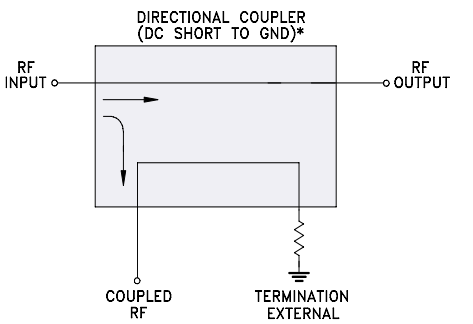

RDC-20-232-75X+定向耦合器的概述、特征及应用

应用

文件3.1/4.0

L波段
