德州仪器TPS54308开关稳压器芯片的概述及特征应用

2025/6/20 14:05:37

浏览次数: 3

TPS54308 是一款输入电压范围为 4.5V 至 28V 的 3A 同步降压转换器。该器件包含两个集成式开关 FET 并且具备内部回路补偿和 5ms 内部软启动功能，可减少元件数量。

通过集成 MOSFET 并采用 SOT-23 封装，TPS54308 可实现高功率密度，并且在 PCB 上的占用空间非常小。

在轻负载条件下，TPS54308 以强制连续导通模式 (FCCM) 运行。开关频率在整个负载范围内维持在一个几乎恒定的水平。

德州仪器TPS54308开关稳压器芯片的概述及特征应用

两个高侧 MOSFET 内的逐周期电流限制可在过载情况下保护转换器，并通过低侧 MOSFET 续流电流限制防止电流失控，增强限制效果。当过流持续时间超出预设时间时，将触发断续模式保护功能。

特征

• 4.5V 至 28V 的宽输入电压范围

• 集成 85mΩ 和 40mΩ MOSFET，持续输出电流为 3A

• 关断电流低至 2µA，静态电流为 300µA

• 内部 5ms 软启动

• 350kHz 固定开关频率

• 峰值电流模式控制

• 内部环路补偿

• 通过间断模式保护为两个 MOSFET 提供过流保护

• 过压保护

• 热关断

• SOT-23 (6) 封装

应用

• 12V、24V 分布式总线电源

• 工业应用

– 白色家电

• 消费类应用

– 音频

– 机顶盒 (STB)、数字电视 (DTV)

– 打印机

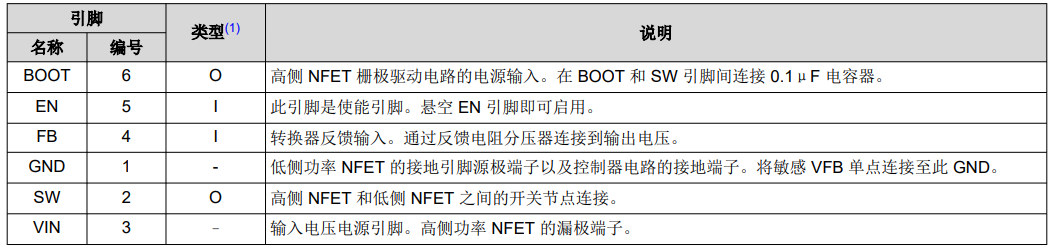

引脚功能
