SXBP-1940+带通滤波器的概述及特征应用

2025/6/23 14:22:37
浏览次数: 4

SXBP-1940+是覆盖1710至2170 MHz的微型屏蔽封装中的宽带带通滤波器。这是为非对称抑制应用而设计的，如超外差接收机。通过具有不对称频带，在相对较小的封装和较低的通带插入损耗中实现了上侧频带的更快滚降。它在不同批次中具有可重复的性能，在不同温度下具有一致的性能。

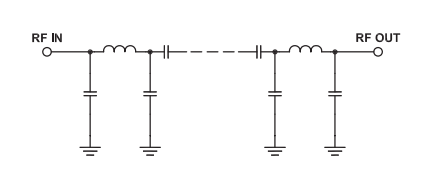

SXBP-1940+带通滤波器的概述及特征应用

SXBP-1940+带通滤波器的概述及特征应用

特征

•上侧带快速滚落

•通带匹配良好

•微型屏蔽封装

应用

•防御系统

•有线电视转播

•DECT、GSM和IMT

•移动卫星

•私人和公共陆地移动电话

•PCS宽带
