SXBP-72+带通滤波器的概述、特征及应用

2025/6/23 14:29:25
浏览次数: 21

SXBP-72+是一款50Ω 采用SMT技术制造的带通滤波器。该带通滤波器覆盖68-76MHz。该滤波器采用高Q电容器和焊线电感器构建，具有高可靠性。该过滤器是为航空电子设备和空中交通管制而开发的。它在不同批次中具有可重复的性能，在不同温度下具有一致的性能。

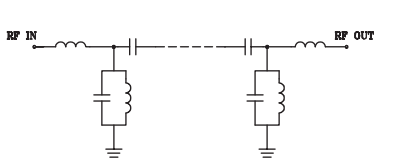

SXBP-72+带通滤波器的概述、特征及应用

SXBP-72+带通滤波器的概述、特征及应用

特征

•带宽窄

•宽阻带抑制

•微型屏蔽封装

应用

•航空电子设备和空中交通管制

•谐波抑制

•中频信号处理
