HFCW-422+高通滤波器芯片的概述及特征应用

2025/6/23 14:39:55
浏览次数: 3

Mini-Circuits的HFCW-422+是一款LTCC高通滤波器，通带为4200至9000 MHz，支持各种应用。该模型提供了1.2 dB的典型通带插入损耗，并由于战略性地构建了组件之间相互作用最小的布局，提供了非常好的阻带抑制。它提供了-55至+125°C的宽工作温度范围。该滤波器采用微小的0603陶瓷形状，带有环绕式端子，是密集PCB布局的理想选择，并且由于寄生效应导致的性能变化最小。

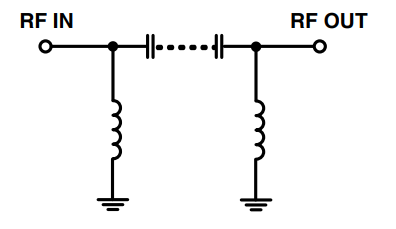

HFCW-422+高通滤波器芯片的概述及特征应用

HFCW-422+高通滤波器芯片的概述及特征应用

特征

•微型尺寸0603

•高阻带抑制

•成本低

•可水洗

应用

•ISM频段

•无线局域网
