LPF-B375+低通滤波器的概述、特征及应用

2025/6/23 14:45:29
浏览次数: 2

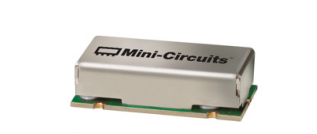

LPF-B375+是一款采用SMT技术制造的屏蔽封装低通滤波器（尺寸为0.472英寸x 0.826英寸x.22英寸）。这些单元覆盖DC-375 MHz带宽，在通带内具有良好的匹配性和高抑制性。该单元使用微型高Q电容器和焊线电感器，具有高可靠性。此外，它在生产批次中具有可重复的性能，在温度范围内具有一致的性能。

LPF-B375+低通滤波器的概述、特征及应用

LPF-B375+低通滤波器的概述、特征及应用

特征

•高抑制，典型值为36 dB

•插入损耗急剧下降

•微型屏蔽外壳

•可水洗

应用

•国防通信

•发射器/接收器

•谐波抑制
