BPF-A1140+带通滤波器的概述、特征及应用

2025/6/23 14:49:35
浏览次数: 3

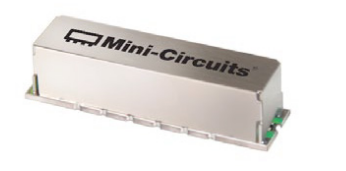

BPF-A1140+是一款50Ω 采用SMT技术制造的带通滤波器。该带通滤波器覆盖840-1440 MHz。该滤波器采用高Q电容器和空气线圈电感器构建，性能卓越。这种滤波器是为射电天文学的平方公里阵列望远镜系统开发的。它具有跨批次的重复性能和跨温度的一致性能。

BPF-A1140+带通滤波器的概述、特征及应用

BPF-A1140+带通滤波器的概述、特征及应用

特征

•宽带

•更好的拒绝

•微型屏蔽封装

应用

•射电望远镜应用

•射电天文学

•防御系统

•空间操作/空间研究

•无线医疗遥测
