SIM-83LH+双平衡混频器的概述、参数及特征应用分析

2025/6/25 14:15:09

浏览次数: 5

SIM-83LH+是Mini-Circuits的一款双平衡混频器，其工作频率最小1700MHz，最大8000MHz，最大8.9dB转换损耗，符合ROHS标准，陶瓷，外壳HV1195，8针。

参数信息

射频:1.7 GHz to 8 GHz

转换损失——最大:8.9 dB

LO频率:1.7 GHz to 8 GHz

中频:0 Hz to 3 GHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

安装风格:SMD/SMT

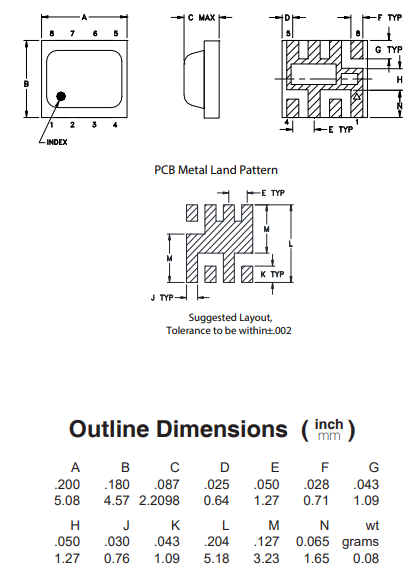

封装 / 箱体:5.08 mm x 4.57 mm x 2.21 mm

商标:Mini-Circuits

OIP3 - 三阶截点:11 dBm

特征

•宽带，1700至8000 MHz

•转换损耗低，典型值为6.0 dB。

•出色的中频带宽，直流至3000 MHz

•LTCC双平衡混频器

•尺寸小，轮廓低，0.08英寸

•可用作上下变频器

•可水洗

应用

•卫星上下变频器

•国防雷达和通信

•视线链接

•无线网络

•蓝牙

•SM
