QPA0022高性能驱动放大器的概述、特征及应用

2025/6/26 13:56:06

浏览次数: 4

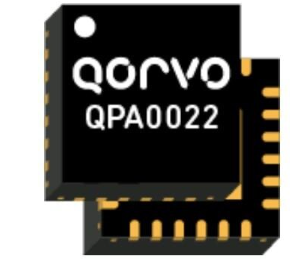

Qorvo的QPA0022是一款高性能驱动放大器，采用Qorvo生产的0.15 um pHEMT工艺（QPHT15）制造。QPA0022覆盖6-18GHz，提供24dB小信号增益和25dBm P1dB，饱和功率为26dBm。此外，该设备可以在Pin=-14 dBm/音调时提供-50 dBc的低IMD3电平。

QPA0022与50欧姆相匹配，两个I/O端口上都集成了直流阻断帽，便于处理和简单的系统集成。它是电子战和通信系统的理想选择。

特征

•频率范围：6-18GHz

•噪声系数：6 dB（典型值）

•小信号增益：24 dB（典型值）

•P1dB:25 dBm（典型值）

•IM3:-50 dBc（典型值）（Pout=10 dBm/音调）

•偏压：VD=5 V，IDQ=175 mA，VG=-0.5 V（典型值）

•模具尺寸：4 x 4 x 1.2毫米

应用

•通讯

•电子战

•仪器仪表
