QPA9909功率放大器的概述及特征应用

2025/6/26 14:03:02
浏览次数: 2

QPA9909是一款高效、可线性化的功率放大器，适用于758 MHz–798 MHz的小蜂窝无线基础设施系统。该产品在+29dBm的平均输出功率下提供37.7%的高效率，同时为高达40 MHz的信号带宽提供-52 dBc的出色DPD线性化ACPR。QPA9909采用5x5mm SMT封装。它与QPA9901、QPA9903、QPA997、QPA990 8、QAP9940和QPA9942引脚兼容。

QPA9909功率放大器的概述及特征应用

特征

•758-798MHz

•典型增益为31 dB

•超过36.5 dBm P3dB

•+29dBm功率输出时，PAE为37.7%

•-52dBc ACPR DPD在+29dBm功率下线性化

•1.8V逻辑兼容的PA开/关控制

•片上ESD保护

•5x5mm包装

应用

•4G/5G小型基站

•5G M-MIMO

•中继器/DAS

•移动基础设施

•通用无线

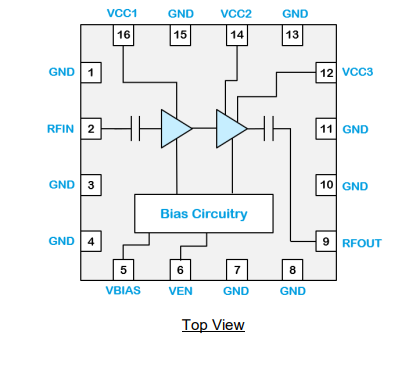

功能框图

QPA9909功率放大器的概述及特征应用
