ACT43750栅极偏置调节器的概述及特征应用

2025/6/26 14:15:27
浏览次数: 1

ACT43750雷达电源将一个约30 ns的快速漏极开关、一个13位DAC基门稳压器和RFPA（射频功率放大器）集成到一个独立的解决方案中，用于测序。每个RFPA漏极节点由DSW50模块开启或关闭，该模块采用预调节的10V-55V电源。REGG块与专用状态机协同工作，为每个RFPA门节点提供低噪声电源，用于排序和保护。状态机在适当的VGATE-IDQ偏置点自动进行RFPA栅极电压校准控制。

与ACT43950和ACT43850一起，该系列为需要快速瞬态和大电流脉冲负载的雷达系统提供了一个紧凑、完整的电源系统。ACT43950用作传输相位瞬态冲击平均块，取代了主电源处的较大电力线滤波器。ACT43850 RFPoL（射频负载点）为RFPA漏极节点提供低噪声、快速响应的直流输出电源。当一起使用时，ACT43950和ACT43850显著减小了PA漏极节点处的大容量电容器的尺寸。

ACT43750采用40针、5毫米x 5毫米、0.4毫米间距的QFN封装，去掉三（3）个引脚，以保持高压电源轨的爬电距离。

特征

•状态机逻辑：•装运后随时在现场自动校准

•基于PCB RSNS，数字±31%，1%步进程序

•RF GaN PA测序/保护

应用

•射频GaN/GaAs PA电源

•军用雷达系统

•民用雷达系统

•卫星通信-上行链路

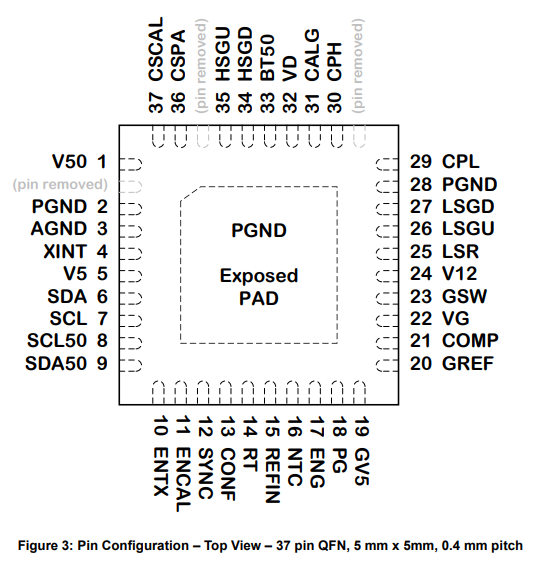

引脚配置图
