QPA1022高性能功率放大器的概述及特征应用

2025/6/26 14:19:02
浏览次数: 3

Qorvo的QPA1022是一款封装的高性能功率放大器，采用Qorvo生产的0.15 um GaN on SiC工艺（QGaN15）制造。QPA1022覆盖8.5-11.0 GHz，提供>4 W的饱和输出功率和24.5 dB的大信号增益，同时实现45%的功率附加效率。

QPA1022高性能功率放大器的概述及特征应用

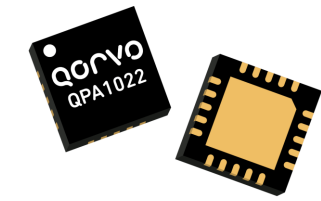

QPA1022采用4 x 4 mm的小型塑料包覆成型QFN包装，与50Ω 在射频输出端和直流接地输入端口集成了隔直电容器。它还有一个内置的功率检测器，用于系统射频功率检查。凭借紧凑的尺寸，它可以支持相控阵雷达应用的紧密晶格间距要求。它也是支持测试仪器和商业通信系统的理想组件。

特征

•频率范围：8.5-11 GHz

•功率：36.5 dBm

•市盈率：45%

•大信号功率增益（PIN=12 dBm）：24.5 dB

•小信号增益：32 dB

•偏压：VD=22 V，IDQ=180 mA，VG=-2.5 V（典型值）

•包装尺寸：4 x 4 x 0.85毫米

应用

•雷达

•电子战

•通讯
