354148板对板连接器的简单结构示意图

2025/6/27 13:53:38

浏览次数: 2

354148是ERNI品牌的一款板连接器，110触点，5排，母头，直角，0.079英寸间距，压装端子，插头。

产品参数

排数:6 Row

位置数量:110 Position

安装风格:Panel

端接类型:Press Fit

安装角:Right

触点电镀:Gold

类型:B22

封装:Tray

触点材料:Phosphor Bronze

电流额定值:1 A

可燃性等级:UL 94 V-0

外壳材料:Polybutylene Terephthalate (PBT)

绝缘电阻:10 GOhms

最大工作温度:+ 125 C

最小工作温度:- 55 C

节距:2 mm

商标名:ERmet

单位重量:29.238 g

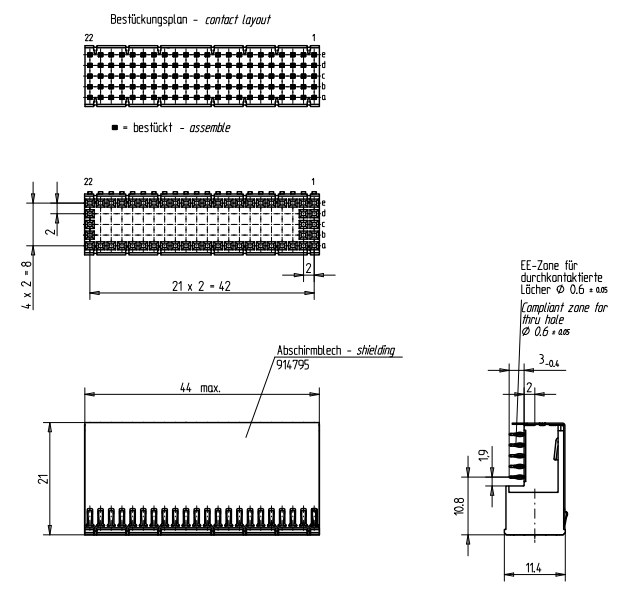

简单结构示意图
