EP2K+分路器/合路器的概述及特征应用

2025/6/27 14:12:49
浏览次数: 2

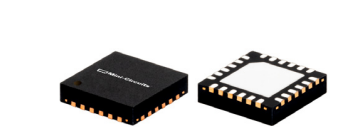

Mini-Circuits的EP2K+是一款MMIC分路器/合路器，专为5至20 GHz的宽带操作而设计。该型号在微型设备封装（4x4x1 mm）中提供了出色的额定功率，具有高达2.5W的功率处理（作为分流器）和高达1.2A的直流电流处理。它采用GaAs IPD技术制造，提供高水平的ESD保护和出色的可靠性。

EP2K+分路器/合路器的概述及特征应用

特征

超宽带，5至20 GHz

高功率处理，2.5W作为分路器

适用于5G应用的低成本分路器

振幅不平衡性极佳，典型值为0.1 dB。

相位不平衡良好，典型值为2至5°。

ESD水平高

尺寸小，4x4毫米

可水洗

直流通过

EP2K+分路器/合路器的概述及特征应用

应用

WIMAX

ISM

仪器

雷达

无线局域网

卫星通信

LTE
