QCS-152+功率分配器的概述及特征应用

2025/6/27 14:17:25

浏览次数: 1

Mini-Circuits新型90°功率分配器，型号：QCS-152+，提供工作带宽和尺寸组合；在微型EIA-0805外形尺寸中支持近一个倍频程。出色的相位和幅度不平衡使该组件成为各种系统和子系统设计中使用的通用构建块。

特征

•低插入损耗，典型值为0.5 dB。

•高隔离，典型值19dB。

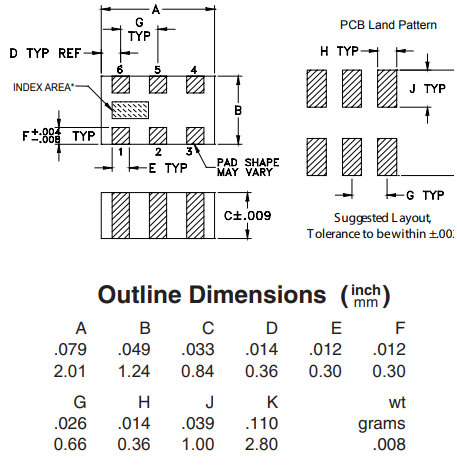

•微型尺寸，0.079英寸x0.049英寸x0.033英寸

•LTCC结构

•高功率

应用

•平衡放大器

•移相器

•调制器

•衰减器

•DCS、PCS、UMTS

•点对点

•WiMax

•WiFi

•ISM

QCS-152+功率分配器的概述及特征应用
