DAT-31R5A-SP+数字步进衰减器的概述及特征应用
2025/6/30 14:18:20
浏览次数:
23
DAT-31R5A-SP+为50Ω 数字步进衰减器，以0.5dB的步长提供0至31.5dB的可调衰减。该控制器是一个6位串行接口，使用单个（正）电源电压运行。DAT-31R5A-SP+采用独特的硅基CMOS工艺生产，具有GaAs的性能和传统CMOS器件的优点。
特征
•对闭锁免疫
•精度极高，典型值为0.1 dB
•串行控制接口
•低插入损耗
•高IP3，+52 dBm典型值
•直流功耗极低
•出色的回波损耗，典型值为20 dB
•小尺寸4.0 x 4.0毫米
应用
•基站基础设施
•便携式无线
•有线电视和数字广播
•MMDS和无线局域网
•无线本地环路
•UNII和Hiper局域网
•功率放大器失真消除回路

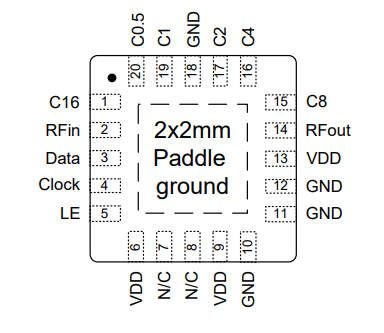

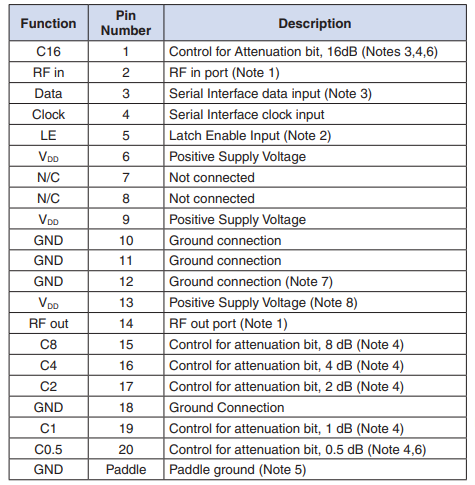

引脚配置解析：
