LT4423电源管理IC芯片的概述及特征应用

2025/6/30 14:34:57
浏览次数: 4

LT4423是一款1.9V至28V的理想二极管和负载开关，集成了P沟道MOSFET。启用后，与肖特基二极管相比，15mV正向电压调节可最大限度地减少功耗，同时增加工作余量和效率。

在二极管OR应用中使用两个LT4423可以在变化的输入电源条件下无缝传输到最高可用电压。未启用的LT4423在任何方向或极性上阻断高达28V的电压，同时抑制小于1μA（典型）的漏电流，比典型的肖特基二极管提高了几个数量级，从而延长了电池寿命。

LT4423电源管理IC芯片的概述及特征应用

快速OUT到IN反向偏置检测最大限度地减少了反向电流，防止了输入电池的不必要充电。当LT4423处于关机、反向偏压或欠热保护时，开漏STATUS输出拉低。集成热检测通过关闭电源路径来防止过热情况。

特征

•内部200mΩ电源路径

•宽工作电压范围：1.9V至28V

•反向电流保护

•负载切换能力

•低10μA静态电流

•对负载阶跃的快速3μs响应

•低500nA关断电流

•二极管或应用中的平滑切换

•集成热保护

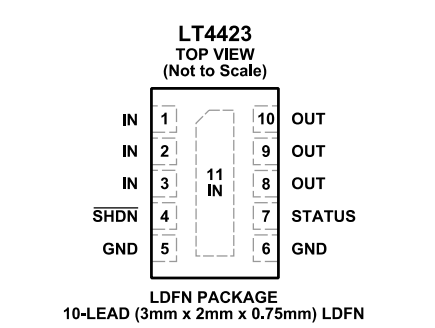

•10导联（3mm x 2mm x 0.75mm）LDFN封装

应用

肖特基二极管的更换

电池和壁式适配器二极管ORing

备用蓄电池二极管ORing

工业和消费类手持应用
在线留言询价
推荐阅读
  • AD8099电压噪声运算放大器——电路元件解析
    点击次数: 1
    2026-02-24
    电路元件参考下图，即推荐的 AD8099 同相电路原理图。RF 和 RG — 反馈电阻和增益设置电阻决定放大器的噪声增益；典型 RF 值范围为 250 Ω 至 499 Ω。CF — 在环路响应中产生一个零点，以补偿输入电容（包括杂散电容）和反馈电阻 RF 产生的极点。CF 有助于减少闭环响应中的高频峰值和振铃。此处使用的评估电路典型范围为 0.5 pF 至 1.5 pF。R1 — 该电阻将放大器输入端接至信号源的源电阻，典型值为 50 Ω。（这是特定于应用的，并非总是需要。）RS — 许多低增益配置的高速放大器要求输入级端接至标称阻抗以保持稳定性。RS 值应保持在 50 Ω 或更低以维持低噪声性能。在较高增益下，RS 可减小甚至消除。典型范围为 0 Ω 至 50 Ω。CC — 补偿电容在相位恶化的较高频率处降低开环增益。通过降低开环增益，相位裕度增加，放大器得以稳定。典型范围为 0 pF 至 5 pF。CC 值与增益相关。RC — 封装串联电感和补偿电容（CC）形成串联谐振电路。RC 抑制该谐振并防止振荡。闭环增益为 2 时，RC 推荐值为 50 Ω。该电阻在开环响应中引入一个零点，必须保持较低，以使该零点出现在较高频率。补偿网络的目的是降低开环增益。如果电阻过大，增益将降低到电阻值，而不一定是 0 Ω，这是单个电容在频率上会达到的效果。典型值范围为 0 Ω 至 50 Ω。C1 — 为降低 RC 的阻抗，C1 与 RC 并联放置。C1 不是必需的，但在低闭环增益下大大减少了峰值。典型值范围为 0 pF 至 2 pF。C2 和 C3 — 旁路电容连接在两个电源之间，以获得最佳失真和 PSRR 性能。这些电容应尽可能靠近放大器的电源引脚放置。对于 C3 和 C5，应使用 0508 外壳尺寸。0508 外壳尺寸提供降低的电感和更好的频率响应。C4 和 C2 — 电解旁路电容。
  • AD8099电压噪声运算放大器的PCB布局分析
    点击次数: 1
    2026-02-24
    PCB 布局补偿网络由放大器增益要求决定。对于较低增益，布局和元件放置更为关键。对于较高增益，补偿元件较少，布局较为简单。寄生效应补偿引脚周围的区域对寄生电容非常敏感。为实现 AD8099 的完整增益带宽积，应确保没有走线连接到外部补偿引脚或在其附近，以获得尽可能低的电容。当需要补偿时，到补偿引脚、负电源以及元件之间互连（下图中的 Cc、C1 和 Rc）的走线应尽可能宽，以最小化电感。AD8099 引脚下的所有接地和电源平面应清除铜皮，以防止输入和输出引脚到地的寄生电容。SOIC 封装上的单个安装焊盘如果不清除 AD8099 引脚下方的接地或电源平面，可增加多达 0.2 pF 的对地电容。寄生电容可能导致峰值和不稳定，应最小化以确保正常工作。AD8099 的新引脚排列缩短了放大器输出和反相输入之间的距离。这有助于最小化反馈路径的寄生电感和电容，进而减少振铃和二次谐波失真。
  • 简单三个方面了解AD8099电压反馈运算放大器
    点击次数: 1
    2026-02-24
    一、定义AD8099是一款超低噪声(0.95nV/√Hz)和超低失真(-92dBc @ 10MHz)的电压反馈运算放大器，这两个特性相结合使其非常适合用于16位和18位系统。AD8099具备一个新的高线性度、低噪声输入极，可以在低增益下通过高转换速率来增加全功率带宽(FPBW)。AD8099具备外部补偿，从而允许用户设置增益带宽积。外部补偿可实现+2至+10的增益，并且频宽折衷最小。此外，AD8099还具备1350V/µs的极高压摆率，从而使设计工程师可以灵活地使用整个动态范围，而不会影响带宽或产生失真。AD8099的稳定时间为18 ns(稳定度0.1%)，过载恢复时间为50 ns。AD8099可在电源电流仅为15 mA下以突破性的性能驱动100W负载。AD8099的电源电压范围(5V至12V)、低失调电压(典型值为0.1 mV)、高带宽(700MHz，G=+2)以及高达3.8GHz的增益带宽积(GBWP)，使其非常适合于各种应用。二、特征• 新型引脚分布• 定制外部补偿、增益范围-1, +2至+10• 高速GBWP:3.8GHz-3dB带宽:700MHz(G=+2)550MHz (G=+10)压摆率：475V/µs(G=+2)1350V/µs(G=+10)• 电源电流：15mA• 失调电压：0.5mV（最大值）• 宽电源电压范围：5V至12V• 超低噪声：0.95nV/vHz,2.6pA/vHz• 超低失真二次谐波RL=1kΩ,G=+2-92dB @ 10MHz三次谐波 RL=1kΩ,G=+2-105dB @ 10MHz三、应用前置放大器接收器仪器仪表过滤器中频（IF）和基带放大器模拟到数字驱动器数模转换器（DAC）缓冲器光电子学
  • 简单从三个方面了解LT1970功率运算放大器
    点击次数: 1
    2026-02-24
    一、定义LT1970 是一个具有精准外部控制电流限值功能的 ±500mA 功率运算放大器。分离的控制电压能以 2% 的准确度来设置源电流和吸收电流限值检测门限。可通过增加外部功率晶体管来提升输出电流。该电路可采用总电源电压为 5V 至 36V 的单电源或分离电源。在正常操作中，输入级电源和输出级电源是相连的 (VCC 至 V+ 和 VEE 至 V–)。为了降低功耗，可由独立和较低电压电源来给输出级 (V+，V–) 供电。该放大器的整体增益是稳定的，且具有 3.6MHz 增益带宽乘积和 1.6V/µs 转换速率。电流限值电路在 VCSRC 或 VCSNK 控制输入与放大器输出之间的 2MHz 响应工作。开路集电极状态标志指示信号电流限值电路的启动，以及放大器的热停机。一个使能逻辑输入在被拉低时将放大器置于低功率、高阻抗输出状态。热停机和一个 ±800mA 固定电流限值能够在故障状态下对芯片起保护作用。LT1970 采用 20 引线 TSSOP 封装，并具有一个用于加快散热的导热铜底板。二、特征• ±500mA 最小输出电流• 源电流和吸收电流限值的独立调整• 2% 电流限值准确度• 采用单个或分离工作电源• 停机 / 使能控制输入• 开路集电极状态标志： • 吸收电流限值 • 源电流限值 • 热停机• 故障自动保险电流限值和热停机• 1.6V/µs 转换速率• 3.6MHz 增益带宽乘积• 快速电流限值响应：2MHz 带宽• 规定温度范围：–40°C 至 85°C• 20 引线 TSSOP 封装三、应用• 自动测试设备• 实验室电源• 马达驱动器• 热电冷却器驱动器
  • OP400运算放大器的应用信息分析
    点击次数: 1
    2026-02-24
    OP400 在所有增益下都具有固有稳定性，能够驱动大容性负载而不产生振荡。尽管如此，仍强烈建议进行良好的电源去耦。适当的电源去耦可减少电源线噪声引起的问题，并改善 OP400 的有源负载驱动能力。通过将未使用放大器的输入端连接到 V-，可以降低总电源电流。这将关闭放大器，降低总电源电流。双通道低功耗仪表放大器上图展示了一款每通道功耗低于 33 mW 的双通道仪表放大器。该仪表放大器的线性度在增益为 5 至 200 时超过 16 位，在增益为 200 至 1000 时优于 14 位。共模抑制比（CMRR）在增益 G = 1000 时高于 115 dB。失调电压漂移在军用温度范围内典型值为 0.4 μV/°C，可与最佳单片仪表放大器相媲美。低功耗仪表放大器的带宽是增益的函数，如下图所示。输出信号相对于参考输入端指定，参考输入端通常连接到模拟地。如果需要，参考输入端可将输出偏移 -10 V 至 +10 V。
