QPQ5200高功率带通滤波器的概述及特征应用

2025/7/1 13:56:06

浏览次数: 11

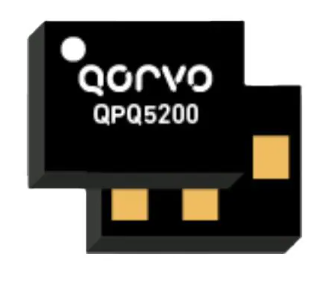

Qorvo®QPQ5200是一款高性能、高功率、体声波（BAW）带通滤波器，具有极其陡峭的裙板，同时在Wi-Fi频段（信道1-11）表现出低损耗，在2.4 GHz频段边缘和相邻LTE/TD-LTE频段表现出高近内抑制。

特性

•2402.5至2471.5 MHz

•Wi-Fi信道1-11中的低插入损耗

•提高带宽合规性，支持更多Wi-Fi信道

•温度性能从-20°C扩展到+95°C

•高功率处理，平均输入功率为+30dBm

应用

•接入点

•无线路由器

•机顶盒

•客户驻地设备

•物联网
