TGL2205-SM高功率宽带限幅器的概述及特征应用

2025/7/1 13:59:08

浏览次数: 6

Qorvo的TGL2205-SM是一种高功率、宽带GaAs VPIN限幅器，能够保护敏感的接收信道组件免受高功率入射信号的影响。TGL2205-SM不需要直流偏压，并且以小尺寸实现了低插入损耗。这些功能允许简单的集成，对系统性能的影响最小。

TGL2205-SM的工作频率为2至6 GHz，插入损耗低至0.6 dB。它可以限制高达100 W的入射脉冲功率，同时具有小于16.5 dBm的低平面泄漏。TGL2205-SM作为封装限制器提供，非常适合商业和国防相关应用。

无铅，符合RoHS标准。

TGL2205-SM高功率宽带限幅器的概述及特征应用

特性

•频率范围：2至6 GHz

•插入损耗：<0.6 dB

•功率处理：100 W（脉冲）

•平面泄漏：<16.5 dBm

•尖峰泄漏：<0.5 dB

•恢复时间：<115 ns

•无源（无需直流偏压）

应用

•商用雷达

•军用雷达

•获得链保护

•电子战数字接收机

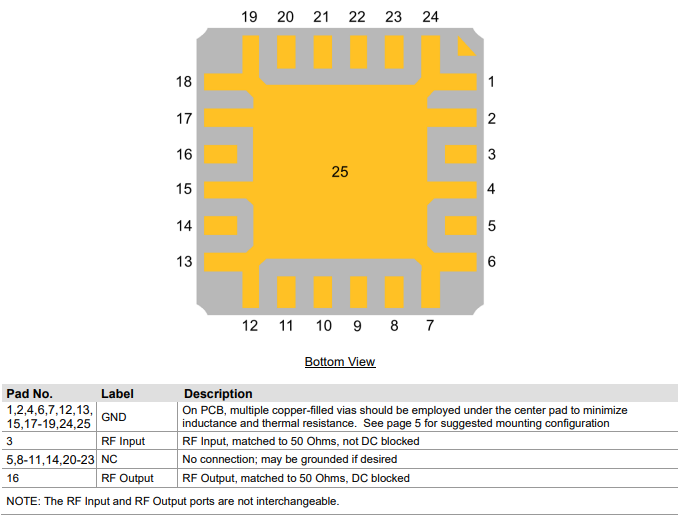

引脚配置图及解析

TGL2205-SM高功率宽带限幅器的概述及特征应用
