TGL2201-SM双级GaAs VPIN限幅器的概述及特征

2025/7/1 14:02:34

浏览次数: 4

Qorvo的TGL2201-SM是一种封装的双级GaAs VPIN限幅器，工作在2至12 GHz频段。垂直PIN二极管在高输入信号电平下提供限制作用，在小信号下提供低损耗。

TGL2201-SM适用于各种宽带系统，如雷达、相控阵和干扰机中的低噪声放大器（LNA）/接收器保护。

该部件无铅，符合RoHS标准。

特性

•2至12 GHz无源高隔离限制器

•低损耗10 dB

•平面泄漏<18dBm

•输入功率连续波生存能力高达5 W

•输入和输出均集成直流锁

•包装尺寸：3.0 x 3.0 x 1.35毫米

应用

•干扰器

•LNA接收器链保护

•军用雷达

•相控阵

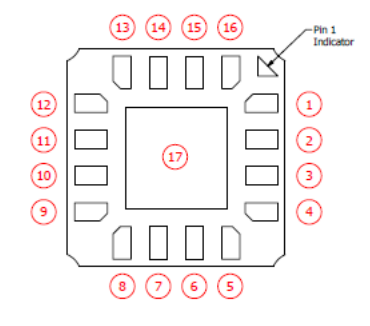

引脚配置及解析
