QPQ1270高性能体声波（BAW）双工器的概述及特征

2025/7/1 14:12:59

浏览次数: 4

QPQ1270是一款高性能体声波（BAW）双工器，专为Band 7上行链路和下行链路应用而设计。

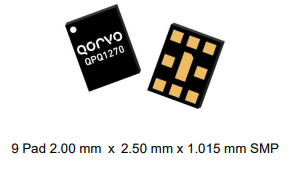

QPQ1270具有低插入损耗和高排斥率，是小型细胞的理想选择。该双工器安装在符合RoHS标准的紧凑型2.00 mm x 2.50 mm x 1.015 mm表面安装封装。

QPQ1270是Qorvo广泛的RF BAW和SAW滤波器产品组合的一部分。

特征

•70 MHz带宽——频带7 UL和DL

•低插入损耗

•带外衰减高

•小2.00 mm x 2.50 mm x 1.015 mm表面安装封装（SMP）

•宽温度范围，保证规格：-40ºC至+ 95 ºC

•工作温度高：+105ºC

•高额定功率：+85ºC时DL或UL为30 dBm

•无需外部匹配

•符合RoHS标准，无铅

应用

•基站基础设施

•蜂窝

•中继器

•LTE加密狗

•通用无线

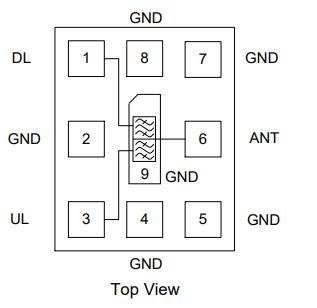

引脚配置图及解析

QPQ1270高性能体声波（BAW）双工器的概述及特征
