TGL2210-SM限幅器的概述、特征及引脚配置解析

2025/7/1 14:18:30

浏览次数: 5

Qorvo TGL2210-SM是一种高功率接收保护电路（限幅器），工作频率为0.05-6GHz。TGL2210-SM能够承受高达100 W的入射功率电平，允许<17 dBm的平坦泄漏通过，并导致插入损耗<0.7 dB。

TGL2210-SM采用Qorvo的无源GaAs VPIN技术，不需要偏压，采用4 x 4（mm）的小型塑料包覆成型封装。这简化了系统集成，同时最大限度地提高了性能和保护。

TGL2210-SM是商业和军事雷达应用、通信系统和电子战的理想选择，在这些应用中，保护敏感的接收组件免受损坏至关重要。

特征

•频率范围：0.05至6.0 GHz

•插入损耗：<0.7 dB

•峰值功率处理：100 W（脉冲）

•平面泄漏：<17 dBm

•无源（无需直流偏压）

•恢复时间<40 ns

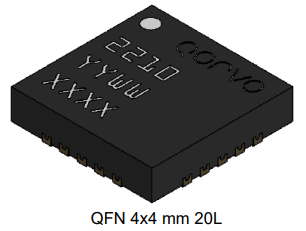

•QFN封装尺寸：4.0 x 4.0 x 0.85毫米

应用

•获得链保护

•商用和军用雷达

•通讯

•电子战

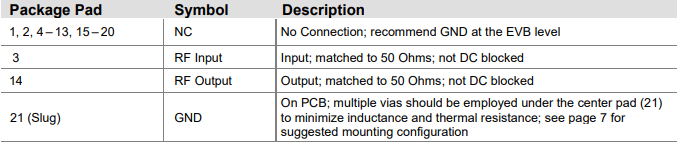

引脚配置及解析
