QPQ1214滤波器模块的概述及特征、应用

2025/7/1 14:29:13
浏览次数: 5

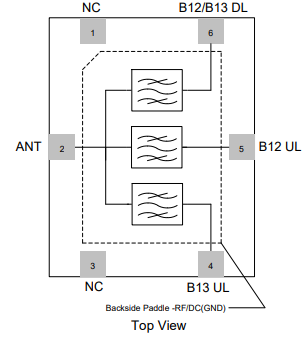

QPQ1214是一个基于SAW的三工滤波器模块。该模块是专门设计的4 x 5 mm封装。它由三个SAW管芯和无源SMT元件组成。QPQ1214基于Qorvo专有的温度补偿工艺技术，为LTE频段12和13提供了中频带抑制，该技术将SAW器件的频率温度系数降低了近50%。

QPQ1214滤波器模块的概述及特征、应用

特性

•LTE波段12/波段13三重滤波器模块

•温度补偿SAW（TC-SAW）

•高功率，30dBm运行

•707.5 MHz时的可用带宽为17 MHz

•742.5 MHz时的可用带宽为27 MHz

•782.0 MHz时的可用带宽为11 MHz

•内部匹配50欧姆操作

•小尺寸：4.00 x 5.00 x 1.06毫米

•表面安装设备

•符合RoHS标准，无铅

QPQ1214滤波器模块的概述及特征、应用

应用

•LTE波段12/波段13

•基站基础设施

•细胞小细胞

•网络中继器

•无线设备

•通用无线
