LFCN-1400D+陶瓷滤波器的概述及特征参数信息

2025/7/3 13:58:34

浏览次数: 5

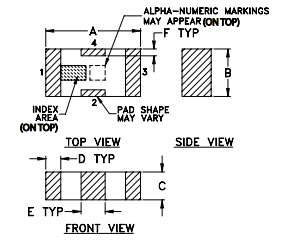

LFCN-1400D+是Mini-Circuits的一款陶瓷LPF滤波器芯片，最小7节，最大7节，其中心或截止频率（fo/fc）为1700MHz，符合ROHS标准，采用HEREMTIC密封，陶瓷，外壳FV1206，4针。

参数信息

产品:Low Pass Filters

频率:0 Hz to 1.4 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:LFCN

商标:Mini-Circuits

介入损耗:1 dB

安装:Board Mount

特征

出色的功率处理能力，10W

尺寸小

7节

温度稳定

LTCC结构

应用

谐波抑制

VHF/UHF发射机/接收机

实验室使用

LFCN-1400D+陶瓷滤波器的概述及特征参数信息
