LTM4647IY#PBF开关稳压器芯片的概述及特征应用

2025/7/3 14:09:34
浏览次数: 4

LTM®4647 是一款完整的 30A 输出开关模式降压型 DC/DC μModule® (电源模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4647 可在一个 4.7V 至 15V 的输入电压范围内运作，支持一个 0.6V 至1.8V 的输出电压范围 (由单个外部电阻器来设定)。仅需要少量的输入和输出电容器。

其高效率设计可在从 12V 输入至 1.0V 输出之转换中实现 87% 的效率，并提供 30A 的连续负载电流。高开关频率和一种电流模式架构的运用可实现针对电压和负载变化的非常快速瞬态响应，并且未牺牲稳定性。该器件支持频率同步、可编程多相运作、N +1 相位冗余度和用于电源轨排序的输出电压跟踪功能。

故障保护功能包括过压和过流保护。该电源模块采用节省空间的 9mm x 15mm x 5.01mm BGA 封装。LTM4647 可提供 SnPb (BGA 封装) 或符合 RoHS 标准的端子涂层。

特征

• 4.7V 至 15V 输入电压范围

• 0.6V 至 1.8V 输出电压范围

• 30A DC 输出电流

• ±1.2% 的总 DC 输出电压误差 (–40°C 至 125°C)

• 支持高可靠性 N + 1 相位冗余度

• 内部或外部控制环路补偿

• 差分远端采样放大器用于实现精准稳压

• 电流模式控制 / 快速瞬态响应

• 高达 180A 的多相均流

• 内置温度监视功能

• 可选的脉冲跳跃模式、突发模式 (Burst Mode®) 操作

• 软起动 / 电压跟踪

• 频率同步

• 输出过压保护

• 输出过流折返保护

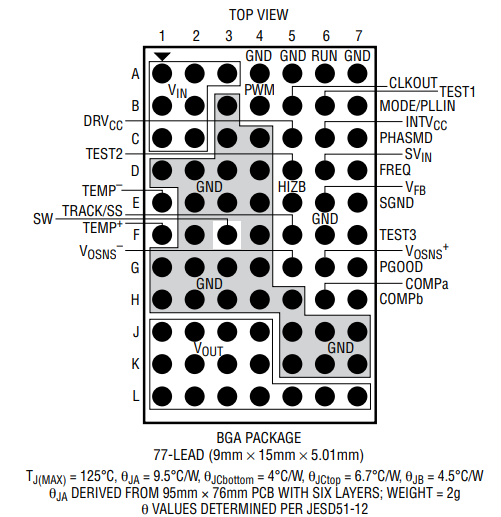

• 9mm x 15mm x 5.01mm BGA 封装

LTM4647IY#PBF开关稳压器芯片的概述及特征应用

应用

电信、网络和工业设备

负载点调节
