GALI-29+宽带放大器的概述及特征应用

2025/7/4 14:27:43
浏览次数: 3

GALI-29+（符合RoHS标准）是一款提供高动态范围的宽带放大器。铅饰面为SnAgNi。它具有可重复的性能，并封装在SOT-89封装中。它使用专利的瞬态保护达林顿配置，并使用InGaP HBT技术制造。在85°C的外壳温度下，预计MTTF为2000年。GALI-29+的设计坚固耐用，适用于ESD和电源开启瞬态。

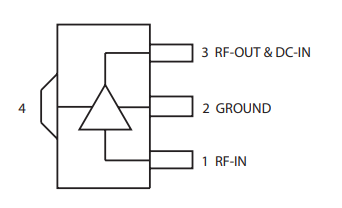

GALI-29+宽带放大器的概述及特征应用

特征

•微型SOT-89封装

•频率范围，直流至7 GHz

•内部匹配50欧姆

•输出功率，典型值11.2 dBm。

•散热性能极佳，金属底部外露

•可水洗

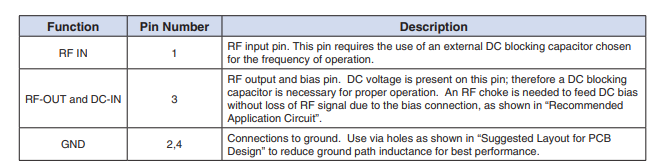

GALI-29+宽带放大器的概述及特征应用

GALI-29+宽带放大器的概述及特征应用

应用

•蜂窝

•个人电脑

•通信接收器和发射器
