BAT-3+吸收式固定衰减器的概述、特征及应用

2025/7/7 14:19:08
浏览次数: 3

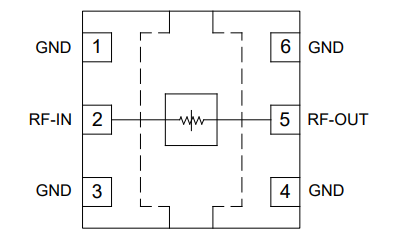

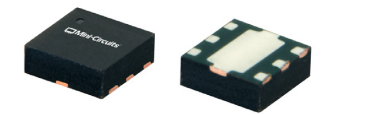

BAT-3+是一种宽带、双向、吸收式固定衰减器，采用高度可靠和可重复的GaAs半导体工艺制造。该型号在直流至60 GHz范围内运行，实现了出色的衰减精度和平坦度，同时在整个频带内保持了出色的回波损耗。该型号可以处理高达2 W的输入功率，使其成为测试与测量、卫星通信、雷达、电子战、ECM防御系统、电信基础设施和5G等广泛应用的理想选择。

BAT-3+吸收式固定衰减器的概述、特征及应用

特征

宽带，直流至60 GHz

高功率处理，2 W

出色的回波损耗，典型。22分贝

1.5x1.5 mm，6引线QFN型封装

BAT-3+吸收式固定衰减器的概述、特征及应用

应用

测试和测量设备

卫星通信

雷达、电子战和电子对抗防御系统

电信基础设施

5G低于6 GHz和毫米波
