SXBP-140+带通滤波器的概述、参数及特征应用

2025/7/8 14:12:27

浏览次数: 18

SXBP-140+是Mini-Circuits的一款带通滤波器，中心或截止频率（fo/fc）为140MHz，符合ROHS标准，外壳HF1139，8针。

参数信息

产品类型:Signal Conditioning

频率:140 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:11.18 mm x 18.8 mm x 6.86 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:SXBP

封装:Reel

商标:Mini-Circuits

安装:Board Mount

特征

•高拒绝率

•良好的VSWR，通带典型值为1.1:1

•可水洗

应用

•接收器/发射器

•无线通信系统

•无线电连接

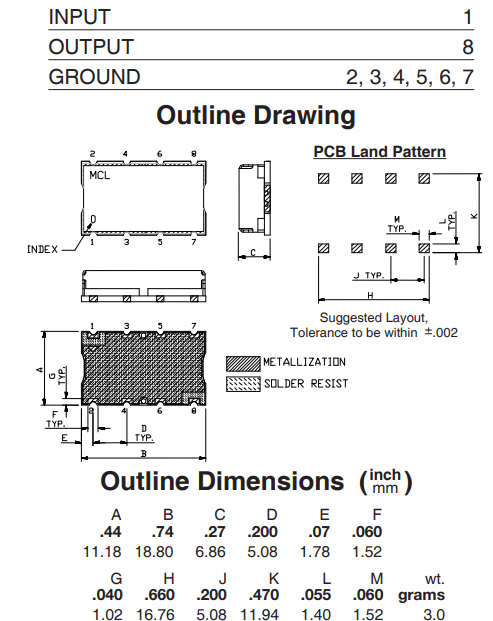

SXBP-140+带通滤波器的概述、参数及特征应用
