TC3-1T+射频变压器芯片的概述、参数及特征应用

2025/7/8 14:19:52

浏览次数: 3

TC3-1T+是Mini-Circuits的一款射频变压器芯片，其工作频率最小5MHz，最大300MHz，符合ROHS标准。

参数信息

产品:RF Transformers

端接类型:SMD/SMT

频率范围:5 MHz to 300 MHz

初级线圈阻抗:50 Ohms

次级线圈阻抗:50 Ohms

最小工作温度:- 20 C

最大工作温度:+ 85 C

通道数量:Single

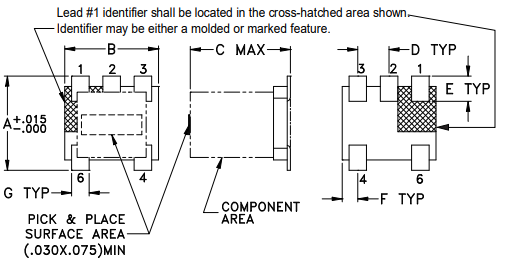

长度:3.81 mm

宽度:3.81 mm

高度:4.06 mm

系列:TC3

商标:Mini-Circuits

最大直流电流:30 mA

功率额定值:250 mW

特征

在1dB带宽内具有出色的振幅不平衡（典型值0.3 dB）和相位不平衡（标准值5度）

带引线的塑料底座

良好的退货损失

可水洗

应用

阻抗匹配

平衡天线

TC3-1T+射频变压器芯片的概述、参数及特征应用
