LFCW-113+低通滤波器的概述及特征应用

2025/7/8 14:32:27
浏览次数: 7

Mini-Circuits的LFCW-113+是一款LTCC低通滤波器，通带从直流到11 GHz，支持各种应用。该模型提供了1.5 dB的典型通带插入损耗，并由于战略性地构建了组件之间相互作用最小的布局，提供了非常好的阻带抑制。它可处理高达4 W的射频输入功率，并提供-55至+100°C的宽工作温度范围。

LFCW-113+低通滤波器的概述及特征应用

该滤波器采用微小的0603陶瓷形状，带有环绕式端子，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化最小。

特征

•低损耗，典型值为1.5 dB

•良好的抑制能力，典型值为35 dB

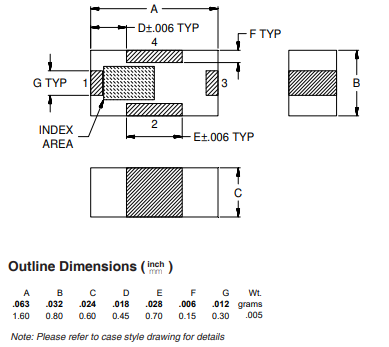

•尺寸极小的0603（0.063英寸X 0.032英寸X 0.024英寸）

•温度稳定

•LTCC结构

应用

•X波段雷达

•公共安全通信

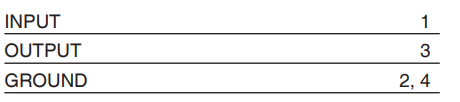

LFCW-113+低通滤波器的概述及特征应用

LFCW-113+低通滤波器的概述及特征应用
