LTCC低通滤波器LFCG-400+芯片的概述及特征应用分析

2025/7/10 14:57:30
浏览次数: 3

Mini-Circuits的LFCG-400+是一款LTCC低通滤波器，通带从直流到400 MHz，支持各种应用。该模型提供了1 dB的典型通带插入损耗，并由于战略性地构建了组件之间相互作用最小的布局，提供了非常好的阻带抑制。它可处理高达3.5W的射频输入功率，并提供-55°C至125°C的宽工作温度范围。

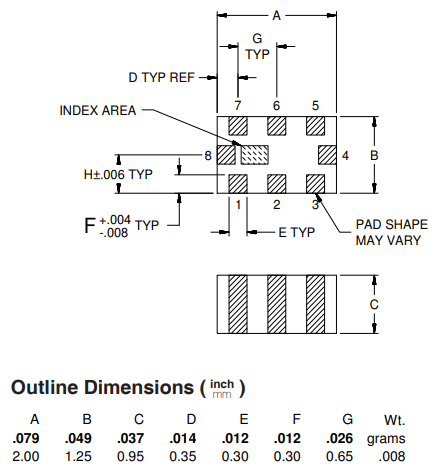

LTCC低通滤波器LFCG-400+芯片的概述及特征应用分析

该滤波器采用微小的0805陶瓷形状，带有环绕式端子，是密集PCB布局的理想选择，并且由于寄生效应导致的性能变化最小。

特征

•低损耗，典型值为1dB

•典型高抑制30dB

•出色的功率处理能力，3.5W

•尺寸极小的0805（2.0mm x 1.25mm）

•温度稳定

•LTCC结构

LTCC低通滤波器LFCG-400+芯片的概述及特征应用分析

应用

•谐波抑制

•VHF/UHF发射机/接收机

•PCB上直流线路的射频抑制

•A/D转换器的抗混叠
