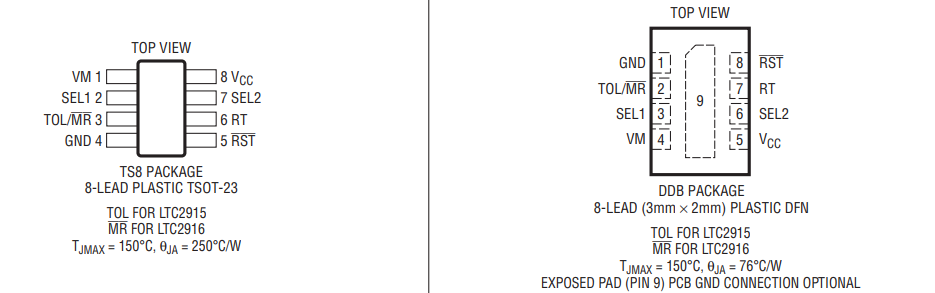

LTC2916具可选门限的低电压单电源监视器芯片基本信息

2025/7/11 14:04:24

浏览次数: 4

LTC2916 是具可选门限的低电压单电源监视器。这些器件的工作电压范围为 1.5V 至 5.5V，且静态电流消耗仅为 30μA。

两个三态输入用于选择在内部设置的 9 种门限当中的一种，而无需借助外部电阻器。LTC2916 的容差被固定于 -5%。门限准确度在整个工作温度范围内保证为 ±1.5%。干扰滤波确保了可靠的复位操作，不会发生误触发现象。

复位超时可以设定为 200ms，或采用一个外部电容器来调节。LTC2916 上的一个单独的手动复位输入提供了一个简单的按钮接口。

由于可在高达 125°C 的温度条件下操作，因而使得 LTC2916 成为汽车应用的合适之选。

特征

• 9 种可选电源电压

• 12V、5V、3.3V、2.5V、1.8V

• 1.5V、1.2V、1.0V、可调 (0.5V)

• 3 种可选容差

• -5%、-10%、-15% (LTC2915)

• 手动复位输入 (LTC2916)

• 1.5V 至 5.5V 工作电源

• 用于高电压操作的 6.2V 并联稳压器

• 保证运作至 125°C

• 保证门限准确度：±1.5%

• 低静态电流：30μA (典型值)

• 电源干扰免疫力

• 保证 RST (当 VCC ≥ 0.8V时)

• 扁平 (高度仅 1mm) 8 引脚 TSOT-23 (ThinSOT™) 和 (3mm x 2mm) DFN 封装

LTC2916具可选门限的低电压单电源监视器芯片基本信息

应用

手持装置

手机基站

汽车控制系统

网络服务器

光网络系统
