LTC4110EUHF#PBF电池管理IC芯片的概述及特征应用

2025/7/11 14:10:19
浏览次数: 5

LTC4110 是一款完整的单芯片、高效率、反激式电池充电和放电管理器，可在输入电源和后备电池或超级电容器之间实现自动切换。该 IC 提供了 4 种操作模式：电池后备、电池充电、电池校准和停机。电池后备和电池充电是自动独立模式，而可选的校准模式则需要 CPU 主机通过 SMBus 进行通信。

LTC4110EUHF#PBF电池管理IC芯片的概述及特征应用

在校准期间，反激式充电器被反过来使用，用于对电池进行放电，并把一个可编程恒定电流输送至系统负载，从而消除了发热现象。3 个状态输出可以通过 SMBus 单独地重新配置以变成 GPIO。提供了可由用户来设置的过放电保护功能。SHDN 引脚负责隔离电池，以便于在安装了已充电电池的情况下装运产品。 可以组合多个 LTC4110 以形成一个冗余电池后备系统，或增加电池组的数目以实现较长的后备运行时间。

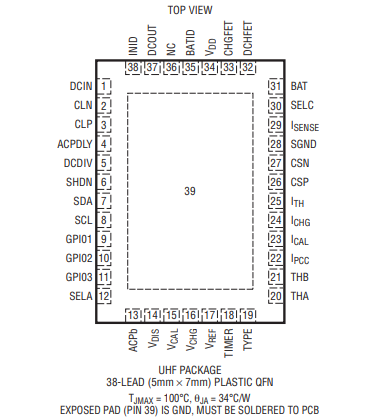

 LTC4110 采用扁平 (高度仅 0.75mm)、38 引脚 5mm x 7mm QFN 封装。该 QFN 封装具有一个裸露的金属芯片安装衬垫，旨在实现最佳的热性能。

LTC4110EUHF#PBF电池管理IC芯片的概述及特征应用

特征

• 用于锂离子/锂聚合物电池、铅酸电池、NiMH/NiCd 电池和超级电容器的完整后备电池管理器

• 可在高于和低于输入电源电压的条件下对电池进行充电和放电

• 采用系统负载的“无发热”电池校准放电

• 运用 PowerPath™  控制实现了输入电源被拿掉时的自动后备电池供电

• 就锂离子/锂聚合物电池、SLA 和超级电容器而言是独立的

• 可选的 SMBus / I2C 支持利用主机提供电池容量校准操作

• 电池过压和欠压保护

• 可调电池浮动电压

• 准确度达 ±0.5% 的精准充电电压

• 高达 3A 的可编程充电/校准电流 (具 ±3% 准确度)

• 可选的适宜温度充电

• 宽后备电池电源范围：2.7V 至 19V

• 宽输入电源范围：4.5V 至 19V

• 38 引脚 (5mm x 7mm) QFN 封装

应用

备用电池系统

服务器内存备份

医疗设备

高可靠性系统
