MAX77757是一款独立的3.15A充电器，集成USB Type-C®CC检测功能，符合JEITA规范，并支持反向升压功能。通过电阻可轻松配置快速充电电流。MAX77757的输入电压范围为4.5V至13.7V，最大输入限流为3A。该IC还实现了自适应输入电流限制(AICL)功能，通过降低输入电流来调节输入电压，以防止薄弱的适配器出现电压崩溃或折返。
MAX77757上的USB Type-C配置通道(CC)检测引脚可实现自动USB Type-C电源检测和输入限流配置。为了支持各种传统USB类型和专用适配器，该IC还使用D+和D-引脚集成了BC1.2检测功能。USB插头一插入，IC就会自动运行CC引脚和BC1.2检测，无需任何软件控制。
该IC还提供高达5.1V和1.5A的反向升压功能，可通过ENBST引脚使能。STAT引脚指示充电状态，而INOKB引脚指示有效的输入电压。通过拉低THM引脚，可停止充电。

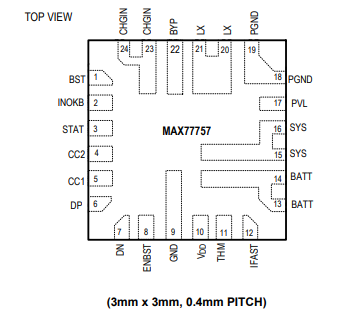

MAX77757配备Smart Power Selector™和电池真关断FET以控制电池的充电和放电或在发生故障时将电池隔离。MAX77757提供多种版本，以支持具有不同充电终止电压（4.1V至4.5V）的锂离子电池。它还具有用于磷酸铁锂电池的3.6V充电终止电压选项。该IC采用3mm x 3mm、0.4mm间距、24引脚FC2QFN封装，适合低成本的PCB装配。
特征
• 保护高达16V
• 最大输入工作电压：13.7V
• 最大充电电流：3.15A
• 6A放电电流保护
• 无需固件或通信介入
• 集成CC检测，支持USB Type-C
• 集成BC1.2检测，支持传统SDP、DCP、CDP和DCD超时
• 集成USB检测，支持常见的专有充电器类型
• 自动输入限流配置
• 带自适应输入限流(AICL)的输入电压调节
• 反向升压功能高达5.1V、1.5A
• 终端电压
• 锂离子和锂聚合物电池为4.1V至4.5V
• 磷酸铁锂电池为3.6V/3.7V
• 安全
• 充电安全定时器
• NTC热敏电阻符合JEITA要求(MAX77757J)
• 使用NTC热敏电阻(MAX77757H)以热/冷方式停止充电
• 热关断
• 所有功能通过引脚控制
• 快速充电电流可通过电阻配置
• 通过ENBST引脚使能和禁用反向升压
• 通过STAT引脚指示充电状态
• 通过INOKB引脚指示输入电源正常
• 通过THM引脚禁用充电
• 集成电源路径
• 集成电池真关断FET
• 3mm x 3mm、24引脚FC2QFN封装
应用
• 移动支付销售终端(mPOS)
• 便携式医疗设备
• 无线耳机
• GPS跟踪器
• 可穿戴设备充电座
• 移动电源
• 移动路由器
