F1471NTGI瑞萨电子射频放大器的概述及特征应用

2025/7/14 14:19:04

浏览次数: 4

F1471是一款高线性射频驱动放大器，设计用于在400MHz至4200MHz频带内工作。利用单个5V电源和仅130mA的ICQ，F1471提供17dB的增益和+28.5dBm的OP1dB。

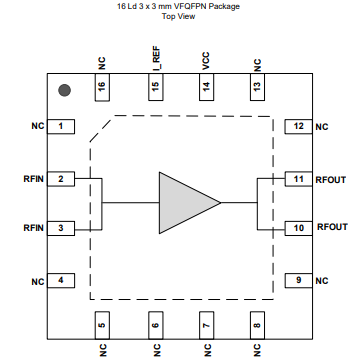

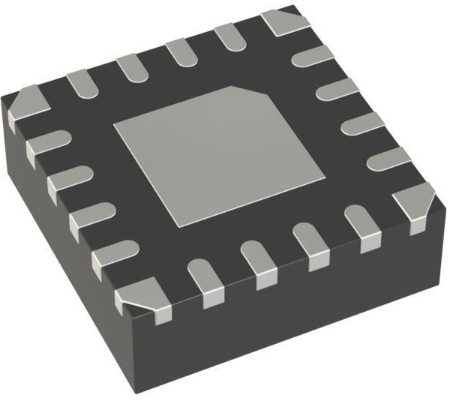

F1471采用3×3 mm 16-VFQFPN封装，具有匹配的50Ω输入和输出阻抗，便于集成到信号路径中。

特征

•射频范围：400MHz至4200MHz

•17dB典型增益

•+28.5dBm OP1dB

•5V电源

•可调直流偏压

•偏置控制兼容3.3V和5V操作

•50Ω单端输入和输出阻抗

•待机模式以节省电力

•内部直流过电压保护

•内部射频过载保护

•片上ESD保护

•工作温度（TEP）范围：-40°C至+115°C

•3×3毫米，16-VFQFPN封装

F1471NTGI瑞萨电子射频放大器的概述及特征应用

应用

•4G/5G蜂窝基站

•多模多载波发射机

•有源天线系统

•通用无线
