F0424NTGK8瑞萨电子射频放大器的概述及特征应用

2025/7/14 14:22:41

浏览次数: 3

F0424是一款600MHz至5000MHz的SiGe高增益宽带射频放大器。低噪声系数（NF）和高线性性能的结合使该设备可用于接收器和发射器应用。

特征

•射频范围：600MHz至5000MHz

•2600MHz时的噪声系数=2.3dB

•2600MHz时增益=17.3dB

•2600MHz时，OIP3=+40dBm

•2600MHz时的输出P1dB=+21dBm

•增益与温度接近恒定

•3.3V或5V电源

•ICC=70mA

•2mA备用电流

•5V电源下的350mW典型直流电源

•50Ω输入和输出阻抗

•工作温度（TEP）范围：-40°C至+105°C

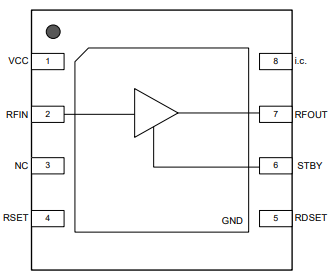

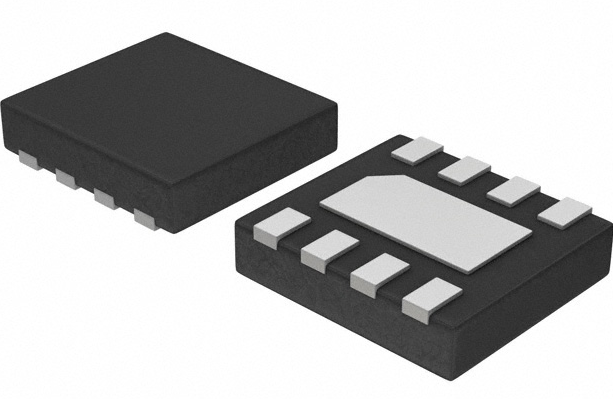

•2×2毫米，8-DFN封装

F0424NTGK8瑞萨电子射频放大器的概述及特征应用

应用

4G TDD和FDD基站

2G/3G基站

中继器和DAS

点对点基础设施

公共安全基础设施

军用手持设备
