F1456NKGK瑞萨电子可变增益放大器的概述及特征应用

2025/7/14 14:32:48
浏览次数: 5

F1456是发射机应用中使用的高增益/高线性2100MHz至2950MHz TX可变增益放大器。F1456 TX VGA提供32.1dB最大增益，OIP3为+38dBm，噪声系数为3.9dB。使用数字步进衰减器（DSA）和KLIN™RF可变增益放大器增益调节的组合，可实现高达31.5dB的增益控制。该设备使用单个5V电源和215mA ICC。该器件封装在6×6mm、28-QFN中，具有50Ω单端RF输入和RF输出阻抗，便于集成到信号路径中。

F1456NKGK瑞萨电子可变增益放大器的概述及特征应用

特性

•宽带2100MHz至2950MHz

•最大增益32.1dB

•最大增益时为3.9dB NF（2650MHz）

•31.5dB总增益控制范围，0.5dB步长

•主要增益转换之间的超调量<2 dB

•+38dBm OIP3

•在13dB增益调节范围内保持+21.5dBm输出P1dB

•用于DSA控制的SPI接口

•单5V电源电压

•ICC=215mA

•TCASE工作温度高达+105°C

•50Ω输入和输出阻抗

•待机以节省电力

•引脚兼容700–1100MHz和1400–2300MHz版本

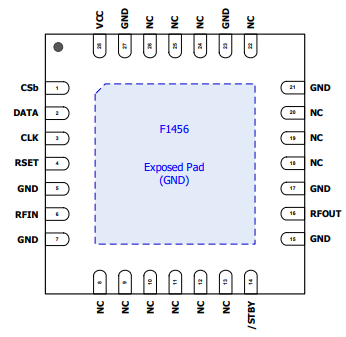

•6×6mm，28-QFN封装

F1456NKGK瑞萨电子可变增益放大器的概述及特征应用

应用

多模多载波发射机

WiMAX和LTE基站

UMTS/WCDMA 3G基站

PHS/PAS基站

公共安全基础设施
